    Simplification de la communication industrielle avec SPE de Belden

    L'Ethernet à paire unique simplifie la communication industrielle

    L'Ethernet à paire unique (SPE) permet une connectivité flexible et transparente de capteur à nuage pour l'industrie et les bâtiments intelligents, sans les contraintes d'espace, de distance, de bande passante et de performance associées aux systèmes Ethernet à paires multiples, aux bus de terrain industriels ou aux capteurs et câbles traditionnels.

    SPE utilise seulement quelques fils de cuivre pour transmettre des données à des vitesses allant de 10 Mb/s à 10 Gb/s et pour fournir simultanément l'alimentation électrique. Ce faisant, il établit une connexion Ethernet transparente du capteur au nuage (sans systèmes ou passerelles propriétaires) avec une portée pouvant atteindre 1 000 mètres.

    Que permet le SPE?

    Cela permet de profiter des avantages de l'IIoT et d'innovations telles que la maintenance prédictive basée sur de grandes quantités de données et des analyses basées sur l'IA dans l'industrie manufacturière, les installations de l'industrie de transformation, les centres logistiques, les véhicules ferroviaires et les gares de transports publics, ainsi que dans les bâtiments commerciaux.

    Il permet en outre une mise en service rapide et simplifie les tâches de surveillance et de maintenance en rendant tous les appareils visibles et accessibles, tant depuis les terminaux d'ingénierie que depuis les terminaux d'exploitation connectés au même réseau, réalisant ainsi la convergence de l'informatique et de l'OT.

    Comment Belden promeut-il le SPE?

    Belden dispose d'un nombre important d'experts qui comprennent non seulement le SPE, mais aussi les exigences inébranlables des environnements industriels difficiles, de la production automobile aux installations de l'industrie de transformation.

    Belden est un membre actif du réseau de partenaires industriels SPE afin d'accélérer l'introduction de la connectivité OT et IIoT de nouvelle génération avec Ethernet au lieu des technologies de communication propriétaires.

    En outre, Belden fait partie du Single Pair Ethernet Consortium (SPEC) et collabore avec la Telecommunications Industry Association (TIA) dans le même but.

    Avantages du SPE pour l'utilisation dans l'industrie

    • Coûts réduits: nécessite moins de matériel et demande moins d'installation et d'entretien.
    • Installation rapide: plus facile et plus simple à installer que les câbles et connecteurs traditionnels, car seuls deux fils doivent être connectés.
    • Des distances plus longues: Excellente portée et couverture des appareils pour une communication réseau à l'épreuve du temps.
    • Intégration facile: connexion transparente aux environnements et applications Ethernet existants.
    • Performance efficace: uniformisation de la configuration, du fonctionnement et de la maintenance du réseau.
    • Flexibilité accrue: le protocole basé sur des normes favorise l'interopérabilité du cloud aux périphériques, de sorte que les machines parlent le même langage.

    L'offre et l'assistance circulaire de Belden

    Chez Belden, il ne s'agit pas seulement de choisir les bons produits, mais aussi de créer un chemin de migration SPE, un support technique et des formations. Belden propose un portefeuille complet de produits Ethernet port à port à paire unique pour tous les types d'environnements d'automatisation industrielle.

    Le portefeuille SPE de Belden comprend la connectique passive, comme les câbles et les connecteurs, et la connectique active, comme les équipements E/S et les commutateurs. L'offre complète de Belden crée de nouvelles possibilités et applications pour l'Ethernet industriel.

    Câble DataTuff SPE

    Datatuff-Single-Pair-Ethernet

    Connexion électrique et de données fiable et ininterrompue d'appareils de terrain distants vers le cloud dans des environnements difficiles.

    • Variantes pour 10 Mbps/1.000 m et 1 Gbps/40 m
    • Conceptions robustes avec un blindage puissant et des options de gainage pour les environnements industriels difficiles.
    • AWG 18 à AWG 28, torsadé massif
    • Gaines en PVC et LSZH (Low Smoke Zero Halogen)
    • Gaines PUR (polyuréthane) pour la robotique

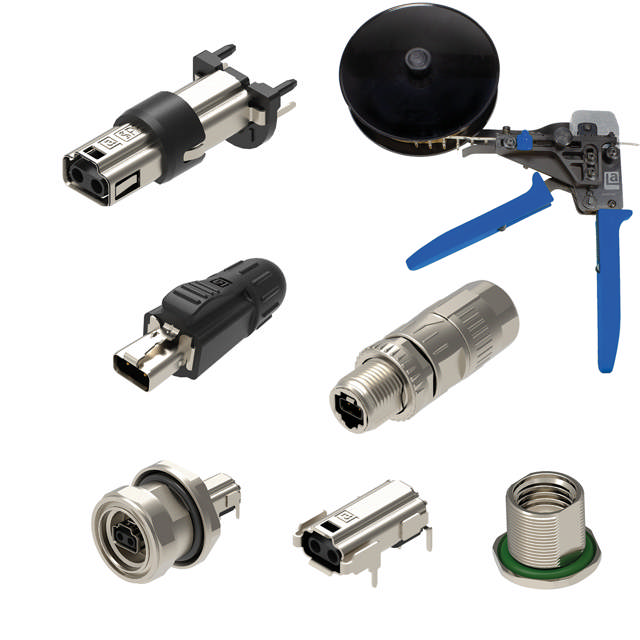

    Connecteurs et accessoires

    Connectors_spe

    Belden propose des connecteurs SPE conformes à la norme CEI 63171-6 et des jeux de câbles avec un indice de protection IP20 pour les connexions en salle blanche et IP65/IP67 pour les connexions d'appareils de terrain.

    • Connecteurs encastrables, câbles de raccordement, variantes à confectionner librement, T1 Industrie, types de produits M8 et M12

    Existe-t-il une solution SPE pour la technologie IO?

    Les deux normes spécifient une alimentation en données et en énergie pour le niveau inférieur du terrain, notamment pour les capteurs et les actionneurs. IO-Link offre une solution très économique pour l'intégration dans les appareils de terrain, mais sa portée est fortement limitée en termes de bande passante pour le câblage.

    Dans les installations industrielles, on utilise aujourd'hui une multitude de protocoles de communication spécialisés. Ces protocoles, généralement conçus pour des applications spécifiques, doivent être configurés, entretenus et souvent certifiés. Plusieurs questions se posent ici pour l'avenir, par exemple : cette diversité est-elle efficace si les données doivent être analysées à l'avenir au moyen de l'intelligence artificielle, la bande passante sera-t-elle suffisante et quelles sont les exigences en matière de sécurité des données ?

    Pour le niveau du terrain, en revanche, SPE est un multitalent. Avec une bande passante de 10 Mbit/s sur une longueur de câble spécifiée allant jusqu'à 1 km, la téléalimentation de puissance via PoDL ainsi que la technique de communication continue du capteur jusqu'aux niveaux de gestion des processus et la suppression des passerelles qui en découle, SPE a ici une caractéristique unique. À cela s'ajoute le fait que toutes les fonctions Ethernet déjà spécifiées dans les couches supérieures peuvent être utilisées. D'un autre côté, SPE est lié à des coûts d'appareil plus élevés en raison d'exigences accrues en matière de matériel.

    Belden montre dans sa propre étude de concept comment les signaux E/S standard et IO-Link peuvent être facilement intégrés dans un réseau SPE avec EtherNet/IP.

    Avec un Mini IO-Link Master LioN-H équipé d'Ethernet à paire unique pour la prise en charge du standard 10BASE-T1L pour la transmission de données jusqu'à un kilomètre, Belden remporte le SPE Design Challenge dans la catégorie Best Industrial Application et montre ainsi la voie de l'avenir.
