Connecteurs pour vannes Belden: des connexions précises pour une efficacité maximale
Les nouveaux connecteurs pour vannes de Belden vous offrent une solution optimale pour une connexion sûre et fiable dans les applications industrielles. Conçus pour une efficacité et une durabilité maximales, ces connecteurs garantissent un contrôle précis de vos vannes, même dans les environnements les plus exigeants. Que ce soit dans le domaine de l'automatisation, de l'hydraulique ou de la pneumatique, les connecteurs pour vannes de Belden sont votre premier choix lorsqu'il s'agit de connexions performantes. Découvrez comment cette technologie innovante peut optimiser vos processus opérationnels.
Qu'est-ce qu'une valve?
Dans le contexte des systèmes pneumatiques et des machines industrielles, une vanne est un dispositif mécanique utilisé pour contrôler le flux de liquides ou de gaz dans un système. Les vannes jouent un rôle crucial dans la régulation du mouvement, de la pression et de la direction des liquides ou des gaz et permettent un contrôle précis de différents processus.

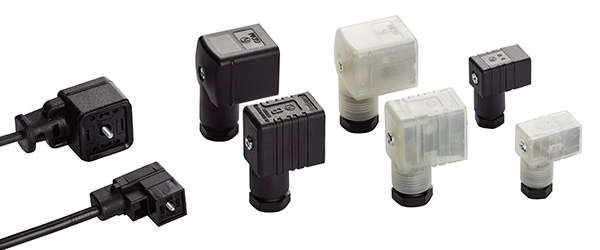

Connecteurs pour vannes
Les connecteurs pour vannes font généralement référence aux composants utilisés pour connecter les vannes à d'autres dispositifs pneumatiques, tels que des actionneurs ou d'autres vannes, au sein d'un système.
Ces connecteurs existent en différentes formes et tailles, en fonction de l'application et du type de vanne utilisé. Ils sont conçus pour assurer une connexion sûre et sans fuite entre la vanne et le reste du circuit pneumatique.
Formes de construction des connecteurs de vannes DIN
Dans le contexte des connecteurs pour électrovannes, la forme A, la forme B et la forme C font référence à différentes configurations ou types de connexions électriques. Ces formes sont normalisées par l'Institut allemand de normalisation (DIN) et sont souvent utilisées dans les applications industrielles pour garantir la compatibilité entre les connecteurs et les composants.

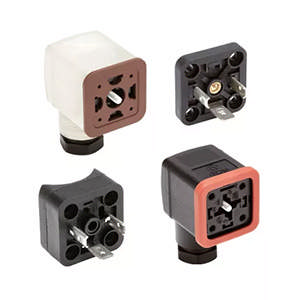

Modèle A: Plus grand connecteur de vanne
Les connecteurs pour vannes de forme A sont reconnaissables à la forme de la tête du connecteur (un carré de 1 pouce par 1 pouce) ou aux trois broches en forme de U orientées vers l'intérieur. Les broches sont espacées de 18 mm. Les connecteurs de vanne de forme A sont conformes à la norme EN 175301-803-A (anciennement connue sous le nom de DIN 43560) et sont disponibles en version bipolaire ou tripolaire + terre. Ces connecteurs ont été conçus pour être utilisés avec des électrovannes dans des applications hydrauliques et pneumatiques, afin de garantir une alimentation électrique sûre de manière étanche.

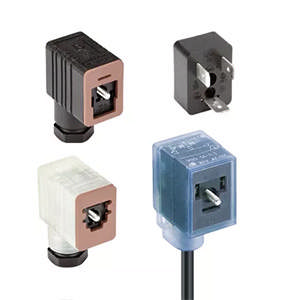

Modèle B: micro-connecteur de vanne
Les connecteurs de vanne forme B sont conformes à la norme EN 175301-803-B ou au standard industriel et sont disponibles en version bipolaire + terre. Ils ont des contacts auxiliaires supplémentaires: 10 mm entre les broches n° 1 et n° 2 (EN) avec un contact plat et deux contacts en U orientés vers l'extérieur et 11 mm entre les broches n° 1 et n° 2 (standard industriel) avec trois contacts plats (standard industriel). La forme rectangulaire de la tête du connecteur permet de juxtaposer les connecteurs pour gagner de la place. Les connecteurs pour vannes forme B sont utilisés sur les électrovannes dans les domaines de l'hydraulique, de la pneumatique et de la construction navale.

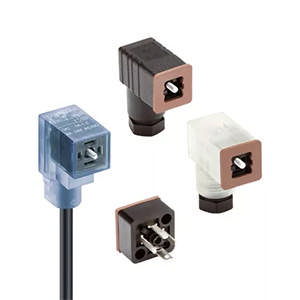

Modèle C: connecteur sub-micro-vanne
Les connecteurs de vanne de type C ont une tête de connecteur carrée comme les connecteurs de vanne de type A, mais sont plus petits. Ils sont conformes à la norme EN 175301-803-C ou au standard industriel et sont disponibles en version bipolaire ou tripolaire + terre. Ils disposent à la fois de contacts primaires et de contacts auxiliaires: espacement des broches de 8 mm entre les broches n° 1 et n° 2 (EN), espacement des broches de 9,4 mm entre les broches n° 1 et n° 2 (standard industriel). Les connecteurs de type C offrent les possibilités de raccordement électrique les plus étendues et sont souvent utilisés dans les systèmes pneumatiques qui comportent à la fois une transmission de puissance et des fonctions de commande ou de surveillance supplémentaires.
Applications
Les connecteurs de valve sont des composants essentiels dans les machines pneumatiques et permettent de contrôler, de réguler et d'automatiser avec précision le flux d'air comprimé pour un fonctionnement efficace et fiable. Ils facilitent l'installation et la maintenance, évitent les fuites et contribuent à l'intégrité et à la sécurité de l'ensemble du système.
Leur réputation d'excellence et d'innovation, ainsi que leur polyvalence et leur adaptabilité, en ont fait une solution éprouvée pour les besoins de connexion pneumatique dans un grand nombre de secteurs. Ils sont le premier choix lorsqu'il s'agit de commander des actionneurs, de réguler la pression ou de commuter entre différents circuits ou fonctions pneumatiques. Ils sont souvent utilisés pour des applications de sécurité telles que les boutons d'arrêt d'urgence ou pour les automates programmables industriels (API) ou les systèmes de contrôle informatisés afin de commander des vannes pneumatiques via des raccords de vanne, ainsi que pour le contrôle séquentiel et l'intégration avec des capteurs pour le retour d'information et le contrôle.
La combinaison de l'adaptabilité, de la facilité d'installation, de la fiabilité, de l'efficacité, de la polyvalence, de la durabilité, de la facilité d'entretien et des caractéristiques de sécurité fait des connecteurs de vanne le choix préféré pour la connexion et le contrôle des composants pneumatiques dans une grande variété d'applications industrielles.
