Module d'entrée-sortie

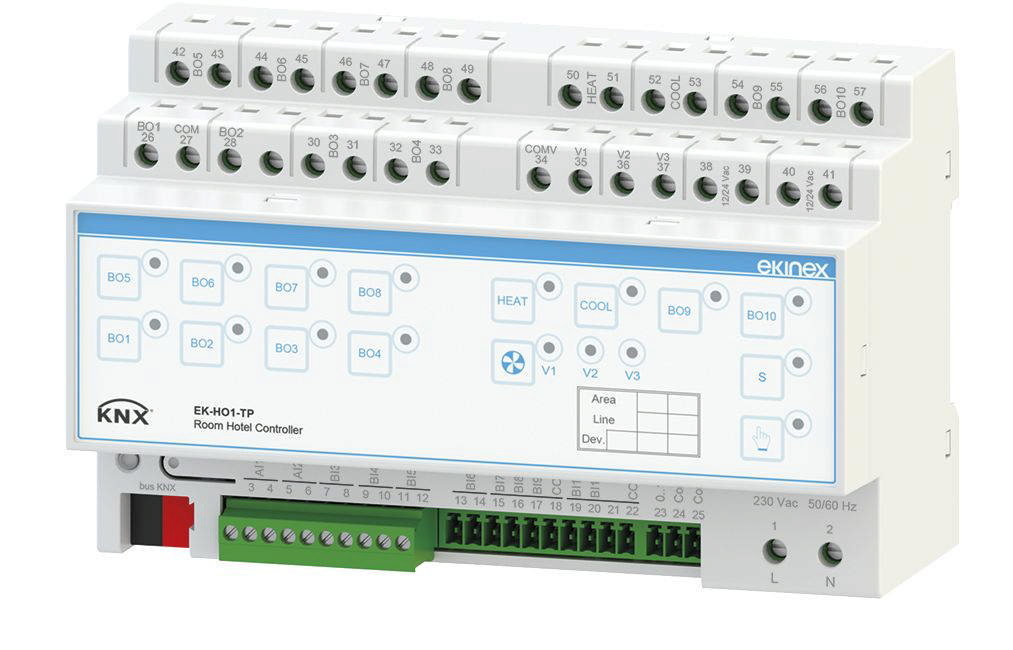

Eingangs-/Ausgangsmodul für Hotelanwendungen Beschreibung: Das Modul ermöglicht die Verwaltung von Funktionen in Hotelzimmern: Beleuchtung, Temperaturregelung, Beschattung sowie Ein- und Ausgangssignale. Technische Daten: Stromversorgung (elektronischer Teil) 30 Vdc über KN Laststromversorgung 230 Vac 50/60 Hz; Elektroschloss 12-24 V Stromaufnahme vom Bus < 10 mA Leistung auf dem Bus < 240 mW Eingaben: 1 Analog für NTC-Temperaturfühler 1 konfigurierbar als analog oder digital 10 digital, davon: 4 für allgemeine Zwecke 2 für Tür- oder Fensteröffnungskontakte 1 für Service-/Hilfeanforderungstaste 1 für Ausweishüllen-Taschenkontakt 2 für die Tasten "Bitte nicht stören" und "Zimmer zurücksetzen". Ausgänge: 15 digital, davon: 3 für den allgemeinen Gebrauch 3 für Signale: Anwesenheit im Zimmer, Zimmer zugewiesen, Zimmer belegt + Rettung 2 (kombiniert) für Jalousie- oder Rollladensteuerung 1 für die Steuerung des Innenlichts 5 für Gebläsekonvektoren: 3 für die Gebläsesteuerung mit 3 diskreten Geschwindigkeiten und 2 für die elektrothermische Antriebssteuerung der Heiss-/Kalt-Ventile 1 digitaler Schalter für Raum- und Hilfsschalter 1 gespeistes 12/24 Vac für die Steuerung von 1 Elektroschloss 1 analog 0-10 V für die Steuerung der Ventilatorgeschwindigkeit Funktionen: Anschluss an Buslinie über KNX-Klemme Anschluss der Eingänge, Ausgänge und der 230-Vac-Stromversorgung über Klimaklasse 3K5 und mechanische Klasse 3M2 (gemäß EN 50491-2) Programmiertaste und LED auf der Frontplatte Überspannungsklasse III (gemäß EN 60664-1) Verschmutzungsgrad 2 (in Übereinstimmung mit IEC 60664-1) Montage: 35mm Profilschiene (nach EN 60715) Gerät mit 8 modularen Einheiten (1 UM = 18 mm) Schutzart: IP20 (Gerät installiert) Gewicht: 595 g Produkt: Ekinex

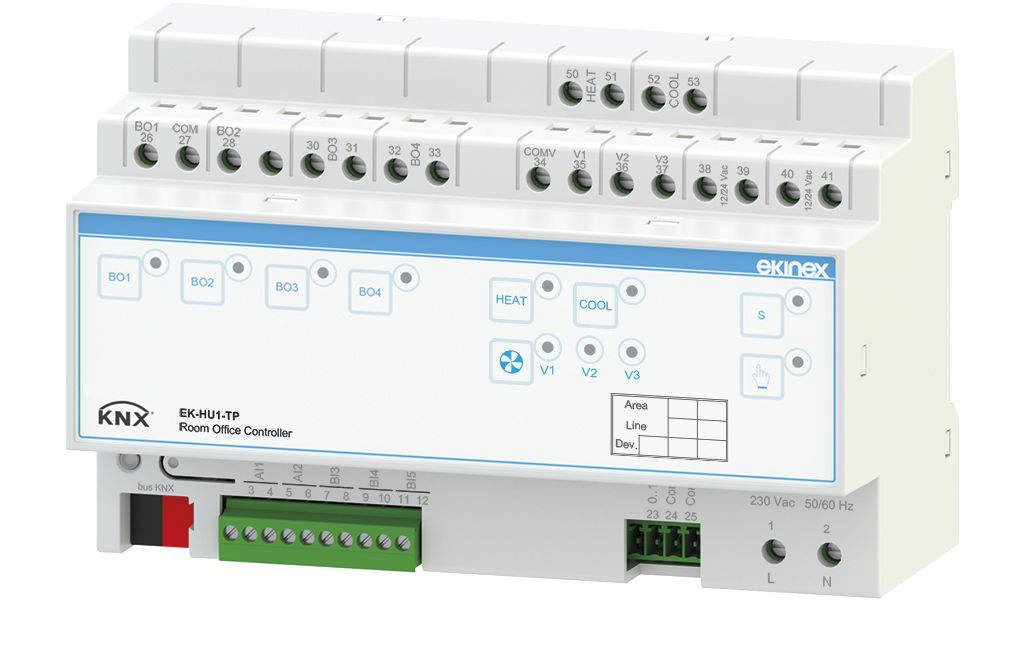

Eingangs-/Ausgangsmodul für Büroanwendungen Beschreibung: Das Modul ermöglicht die Verwaltung von Funktionen in Büros: Beleuchtung, Temperaturregelung, Beschattung sowie Ein- und Ausgangssignale. Technische Daten: Stromversorgung (Verbraucher) 230 Vac 50/60 Hz Stromversorgung (elektronischer Teil) 30 Vdc über KNX-Bus Stromaufnahme vom Bus < 10 mA Leistung auf dem Bus < 240 mW Eingaben: 1 Analog für NTC-Temperaturfühler 4 digital Ausgänge: 10 digital, davon: 3 für den allgemeinen Gebrauch 2 (kombiniert) für Jalousie- oder Rollladensteuerung 5 für Gebläsekonvektoren: 3 für die Gebläsesteuerung mit 3 diskreten Geschwindigkeiten und 2 für die elektrothermische Antriebssteuerung der Heiss-/Kalt-Ventile Funktionen: Anschluss an Buslinie über KNX-Klemme Anschluss der Eingänge, Ausgänge und der 230-Vac-Stromversorgung über Klimaklasse 3K5 und mechanische Klasse 3M2 (gemäß EN 50491-2) Programmiertaste und LED auf der Frontplatte Überspannungsklasse III (gemäß EN 60664-1) Verschmutzungsgrad 2 (in Übereinstimmung mit IEC 60664-1) Montage: 35mm Profilschiene (nach EN 60715) Gerät mit 8 modularen Einheiten (1 UM = 18 mm) Schutzart: IP20 (Gerät installiert) Gewicht: 385 g Produkt: Ekinex
