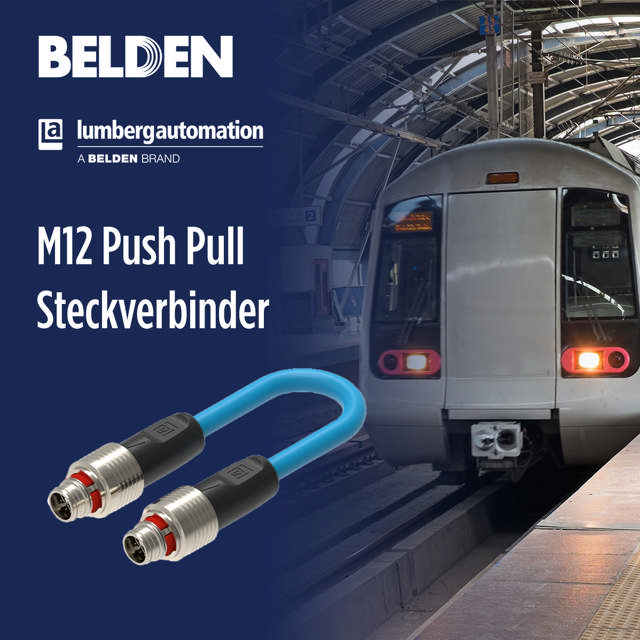

Belden bringt neue M12-Push-Pull-Steckverbinder auf den Markt

Belden, ein renommierter globaler Anbieter von Netzwerkinfrastruktur- und Digitalisierungslösungen, hat seine neueste Innovation auf den Markt gebracht: die M12-Push-Pull-Steckverbinder Lösung von Lumberg Automation. Diese Verbindungslösungen entsprechen der internationalen elektrotechnischen Norm (IEC) 61076-2-010 und sind für eine sichere, schnell verriegelnde Kontaktierung ausgelegt. Dadurch eignen sie sich besonders für raue Umgebungen, in denen ein versehentliches Trennen der Verbindung zu Ausfallzeiten, Datenunterbrechungen oder Sicherheitsrisiken führen kann.

Wie funktioniert die Push-Pull-Technologie?

Die Push-Pull-Technologie wurde entwickelt, um das Anschliessen und Trennen von elektronischen Geräten für den Anwender zu vereinfachen und zu verbessern.

Push-Pull-Steckverbinder verfügen über einen Mechanismus, der es dem Benutzer ermöglicht, eine Verbindung durch einfaches Drücken oder Ziehen des Steckverbinders herzustellen oder zu trennen. Dadurch entfällt das bei herkömmlichen Steckverbindern übliche Drehen oder Schrauben.

Kompatibilität zur Schraubtechnik

Die M12-Push-Pull-Norm IEC 61076-2-010 wird nun von der Mehrheit der Steckverbinderindustrie übernommen, was eine herstellerübergreifende Kompatibilität ermöglicht. Das bedeutet, dass die neuen Push-Pull-Buchsen mit den herkömmlichen M12-Schraubsteckverbindern kompatibel sind. Auf diese Weise ist eine Integration der neuen Push-Pull-Steckverbinder in bestehende Systeme möglich, ohne dass ein Austausch aller vorhandenen Schraubsteckverbinder erforderlich ist. Diese Kompatibilität sorgt für einen reibungsloseren und durch die Optimierung der Systemkosten (Total Costs of Ownership) auch einen kostengünstigeren Übergang.

Unterschiede und Vorteile

Sowohl die Push-Pull- als auch die Schraubtechnik werden zur Herstellung sicherer elektrischer Verbindungen eingesetzt, unterscheiden sich jedoch deutlich in Bezug auf Installation, Zuverlässigkeit und Anwendung.

Push-Pull-Technik:

Einfachere Installation: Die Installationszeit wird um bis zu 80 % reduziert, was sowohl die Installation als auch die Wartung vereinfacht, da die Steckverbinder nicht mehr geschraubt werden müssen.
Zuverlässigkeit: Push-Pull-Steckverbinder bieten eine sichere Verbindung, die unempfindlich gegen Vibrationen und versehentliches Trennen ist.
Langlebigkeit: Die Push-Pull-Steckverbinder sind aufgrund ihrer aussergewöhnlichen Schutzart und Vibrationsfestigkeit ideal für die anspruchsvollen Bedingungen in Transport- und Industrieumgebungen geeignet.
Anwendungen: Häufig in Umgebungen eingesetzt, in denen schnelle und zuverlässige Verbindungen von entscheidender Bedeutung sind, z. B. in der industriellen Automatisierung und im Transportwesen.

Schraubverbinder: Starke Verbindungen mit Herausforderungen

Der Einsatz von Schraubverbindern ist in vielen technischen Bereichen weit verbreitet – insbesondere dort, wo eine langlebige und sichere Verbindung erforderlich ist, wie in Schalttafeln oder schweren Maschinen.

Doch was sollte man bei der Anwendung beachten?

Installationsprozess: Die Montage von Schraubverbindern erfordert spezielles Werkzeug und die Anwendung des richtigen Drehmoments. Dieser Prozess kann zeitintensiv sein und erfordert Präzision, um die sichere Verbindung zu gewährleisten. Ein falsches Drehmoment, sei es zu stark oder zu schwach, kann die Verbindungsqualität beeinträchtigen.
Zuverlässigkeit: Schraubverbinder bieten grundsätzlich eine sehr sichere Verbindung. Doch hier kommt es auf die Handwerkskunst an: Die Qualität hängt massgeblich von der richtigen Anwendung ab. In Umgebungen mit starken Vibrationen besteht zudem das Risiko, dass sich die Verbindung mit der Zeit lockert und zu Fehlern führt.
Einsatzgebiete: Schraubverbinder sind ideal für Anwendungen mit hohen Anforderungen an Stabilität und Haltbarkeit. Sie bewähren sich in anspruchsvollen Umgebungen und sind für hohe Spannungen sowie grosse Leiterquerschnitte bestens geeignet.

Schraubverbinder sind eine zuverlässige Wahl für sichere Verbindungen – wenn sie korrekt montiert und gewartet werden. Ihr Einsatz erfordert Geschick und Präzision, um eine dauerhafte Performance zu gewährleisten.

Push-Pull-Verbindungen bieten mehrere Vorteile gegenüber herkömmlichen Schraubverbindungen. Sie sind wesentlich schneller und einfacher zu installieren, was die Installationszeit und den Aufwand reduziert. Darüber hinaus minimieren Push-Pull-Verbinder das Risiko von Anwenderfehlern, da sie keine präzise Drehmomentanwendung erfordern. Dadurch sind sie ideal für Anwendungen, die häufiges Anschliessen und Trennen erfordern.

Schraubsteckverbinder sind dagegen besser für dauerhafte, hochsichere Verbindungen geeignet. Insgesamt bieten Push-Pull-Steckverbinder eine effizientere und benutzerfreundlichere Lösung für viele Verbindungsanforderungen, während Schraubsteckverbinder weiterhin die bevorzugte Wahl für sichere, langfristige Installationen sind.

Warum Belden

Im Zuge der digitalen Transformation in Unternehmen wird es immer wichtiger, mehr Geräte der Betriebstechnik (OT) mit Systemen der Informationstechnologie (IT) zu verbinden. In rauen Transport- und Industrieumgebungen ist eine zuverlässige Konnektivität entscheidend für eine effiziente Datenerfassung, ununterbrochene Betriebszeit und optimierte Betriebseffizienz.

Die M12-Push-Pull-Steckverbinder der Serien PP12M und RP12M von Lumberg Automation wurden entwickelt, um diese wichtigen Ziele zu unterstützen. Dank ihres innovativen Designs verhindern sie das Eindringen von aussen und gewährleisten sichere Verbindungen, die nicht nur Installationszeit sparen, sondern auch vor versehentlichem Trennen schützen. Dieses Schutzniveau ist für die Aufrechterhaltung einer maximalen Betriebszeit und -kontinuität unerlässlich.

Die heutigen Industrie-, Transport- und Automatisierungsumgebungen erfordern eine unterbrechungsfreie Betriebszeit und eine zuverlässige Datenerfassung von OT-Geräten. Der M12-Push-Pull-Steckverbinder bietet die schnelle, garantiert sichere Kontaktierung, die Unternehmen für eine zuverlässige Konnektivität benötigen - ohne Werkzeuge oder Schrauben. Die Steckverbinder eignen sich ideal für den Einsatz im Feld und unter beengten Platzverhältnissen und erfüllen die Normen für Vibration, Salzsprühnebel, Schweissfunken, Chemikalien und äussere Krafteinwirkung, um anspruchsvollen Bedingungen standzuhalten.

Artjom Bil, Produktmanager bei Belden

Hauptmerkmale

„Inner Push Pull“-Design gemäss des Standards IEC 61076-2-010.
Enthält den RP12M Push Pull für Bahnanwendungen und den PP12M Push Pull für standardmässige industrielle Anwendungen.
Angepasst auf die Anforderungen von Bahnanwendungen gemäss EN 45545-2 und EN 50155.
Schutzart IP65 und IP67.
X-, D- und A-Kodierung für Datenanwendungen mit Übertragungsraten von bis zu 10 Gbit/s.
Verhinderung von Ausfallzeiten dank einer zuverlässigen Verbindung zwischen Sender und Empfänger von Informationen.

Belden M12 Inner Push Pull Produkt-Bulletin

Hauptanwendungen

Die Push-Pull-Steckverbinder von Lumberg Automation sind vielseitig einsetzbar und werden in unterschiedlichen Branchen verwendet. In der Transport- und Intralogistik werden sie für Kameras, Türsteuerungen, Condition Monitoring und Datenübertragung eingesetzt. In der Fördertechnik erleichtern sie den Transport von Behältern und Paketen, Förderanlagen und fahrerlosen Transportsystemen (FTS). Darüber hinaus sind Push-Pull-Steckverbinder in der Automatisierungstechnik für Pick-and-Place-Roboter, Fertigungsabläufe und Schweissanwendungen unverzichtbar.
